AEI FORMATION OUEST

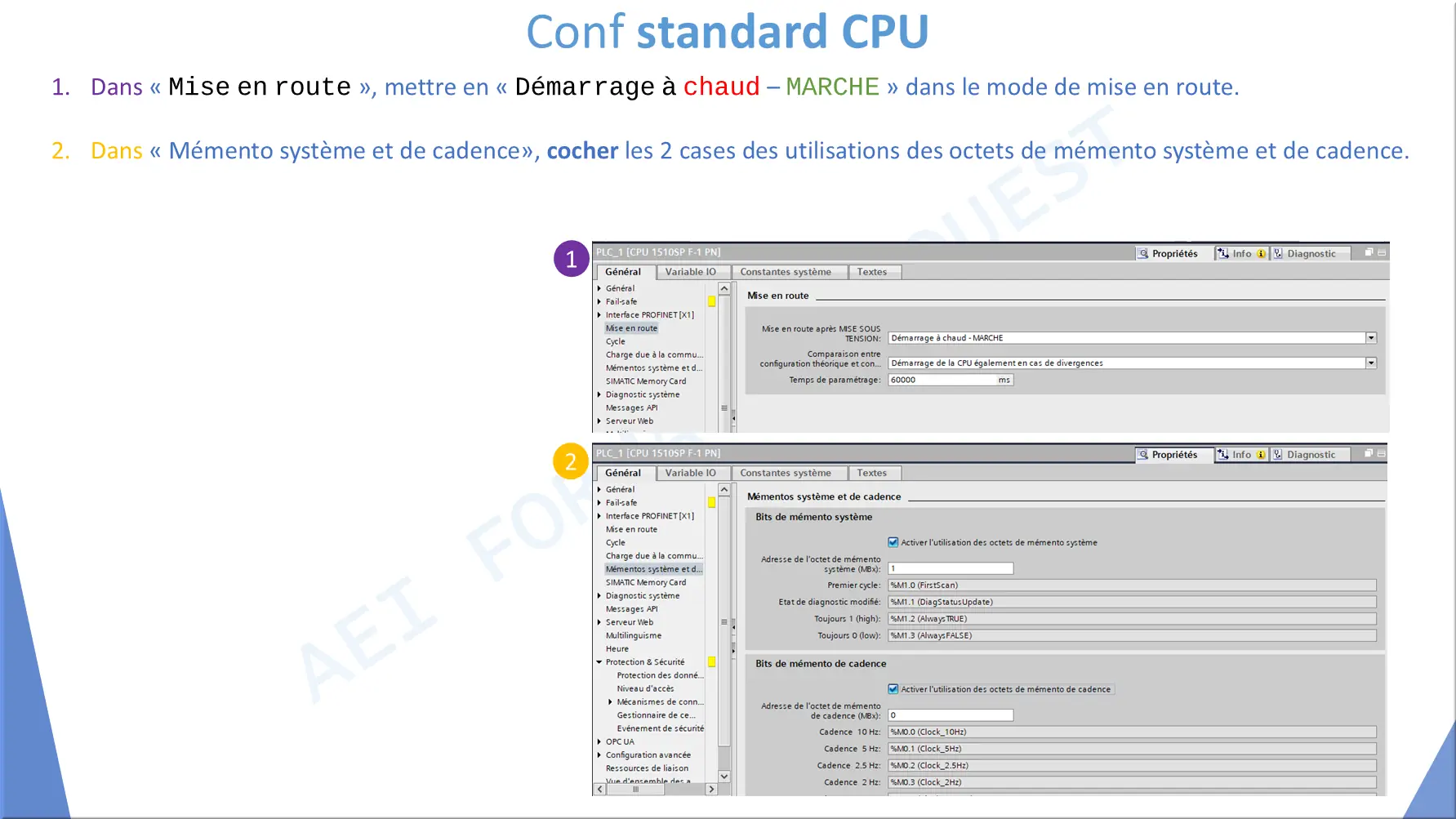

Conf standard CPU
AEI FORMATION OUEST

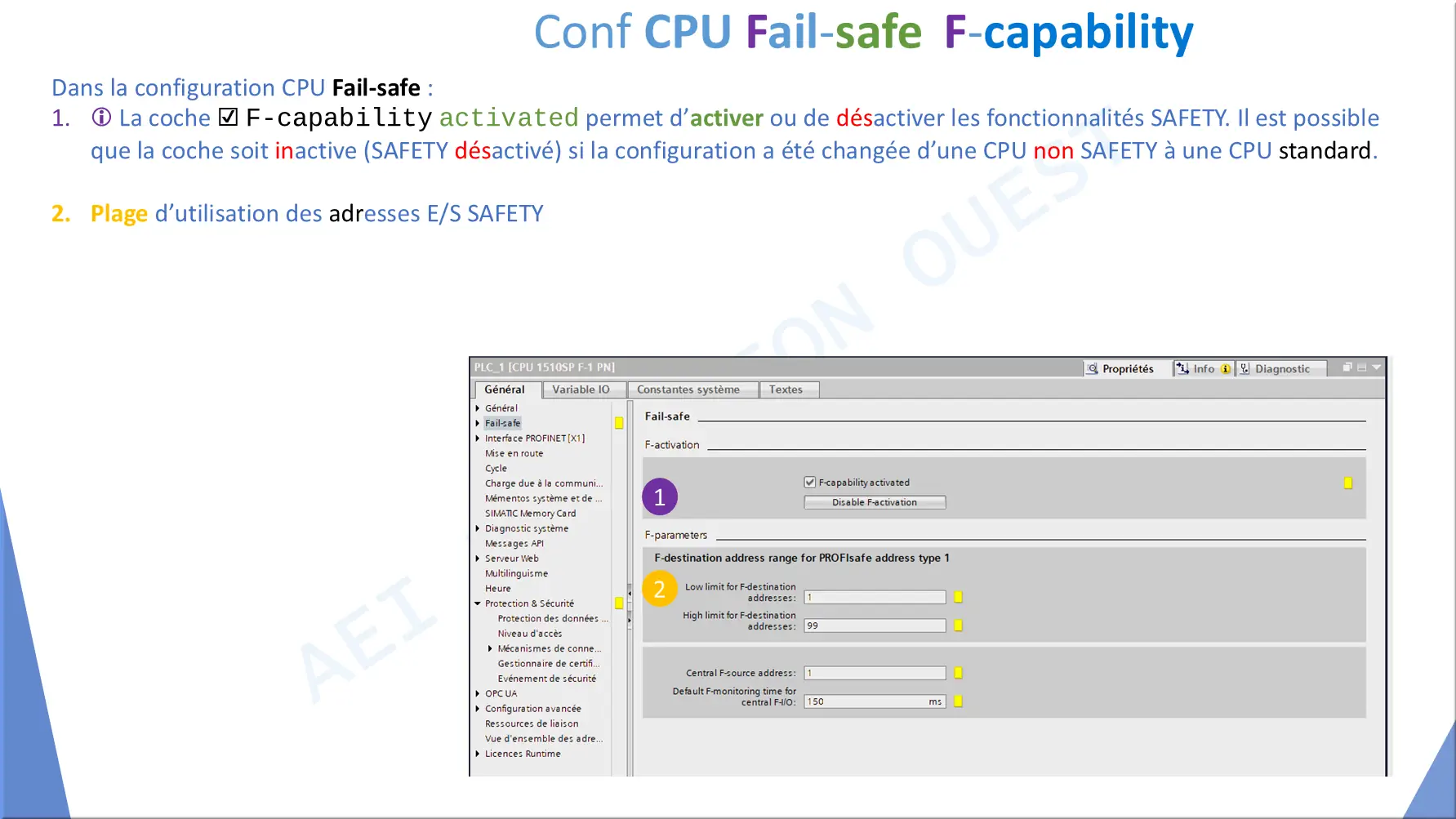

Conf CPU Fail-safe
AEI FORMATION OUEST

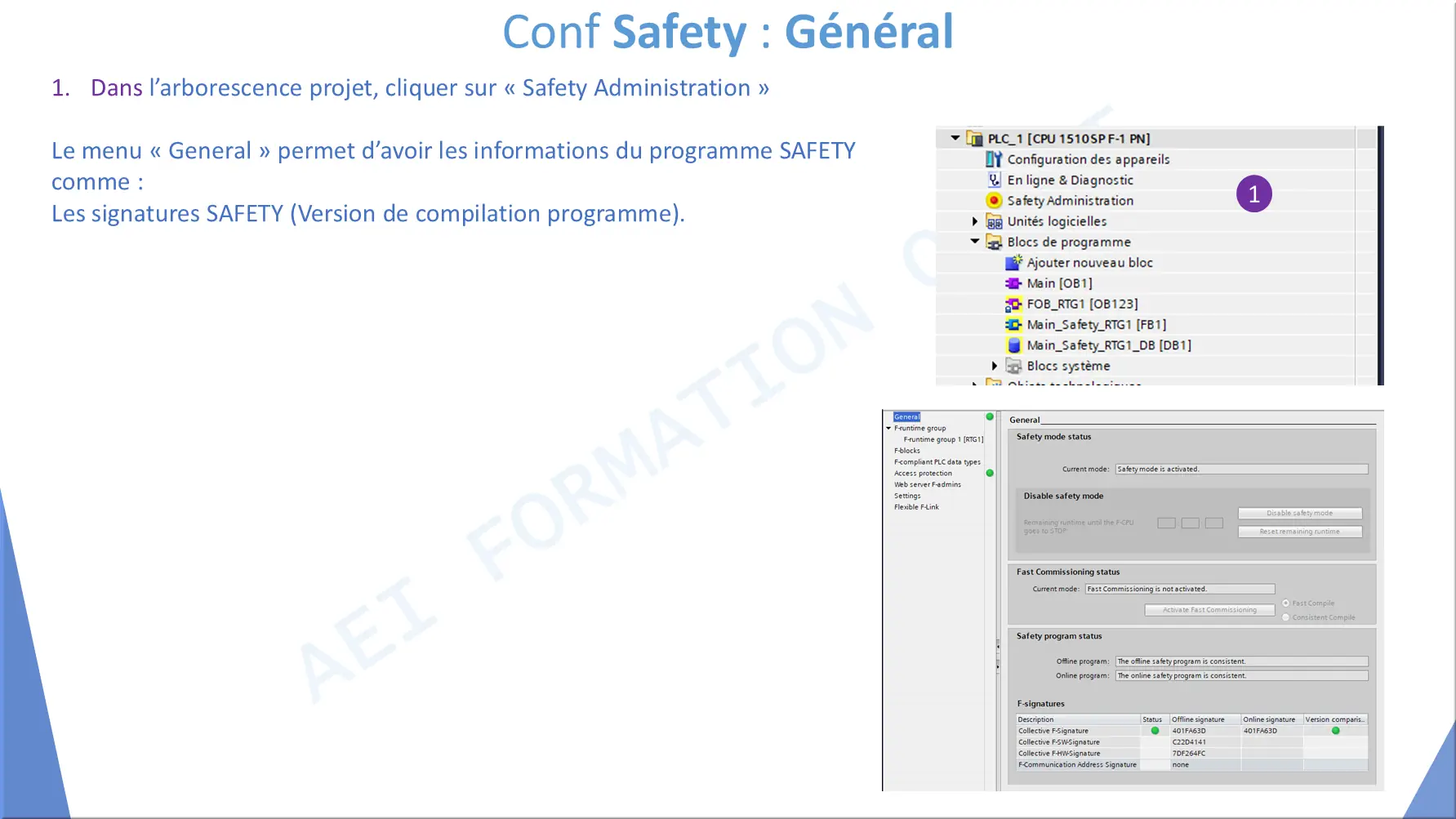

Conf Safety : Général
AEI FORMATION OUEST

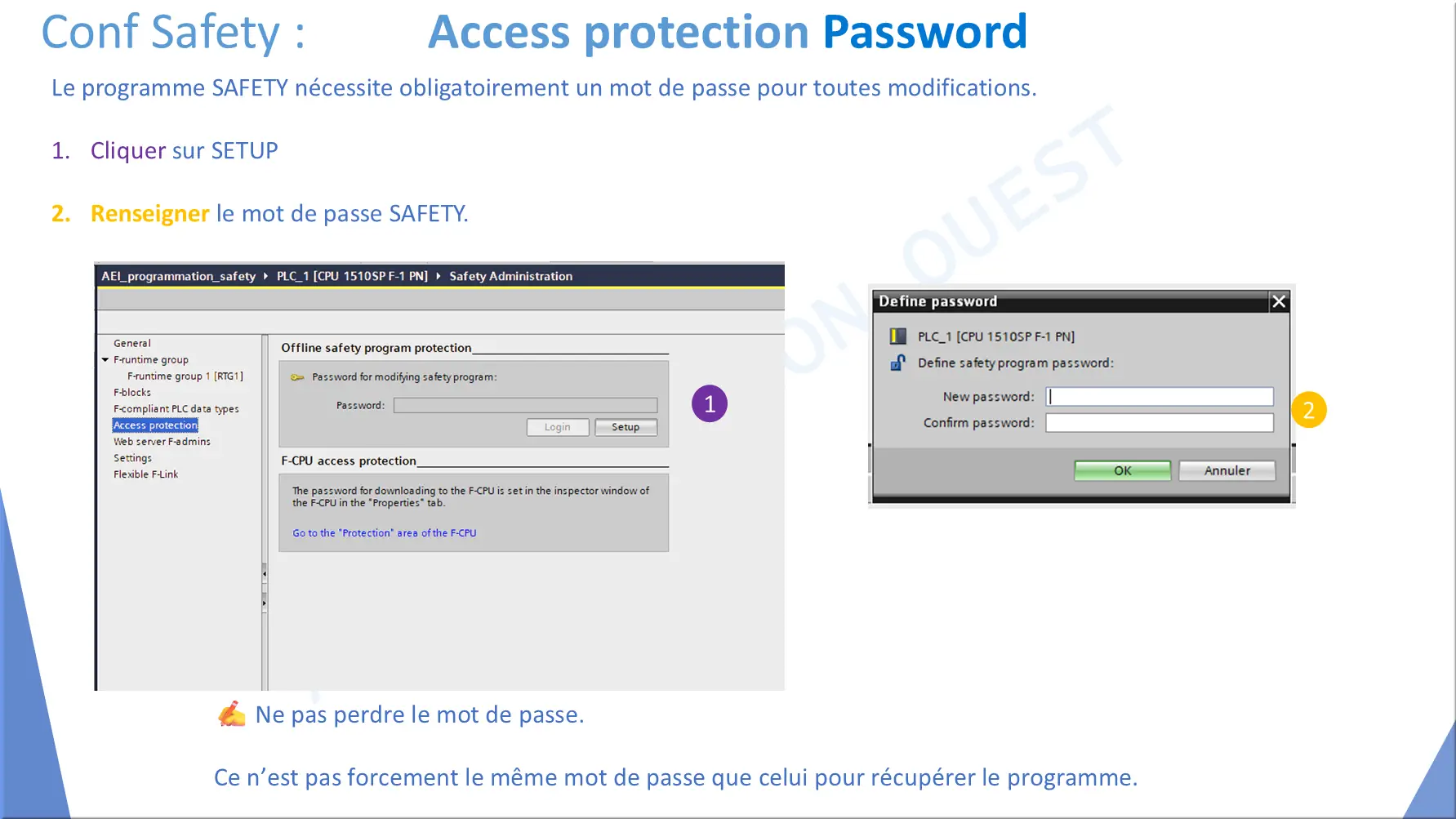

Access protection Password
AEI FORMATION OUEST

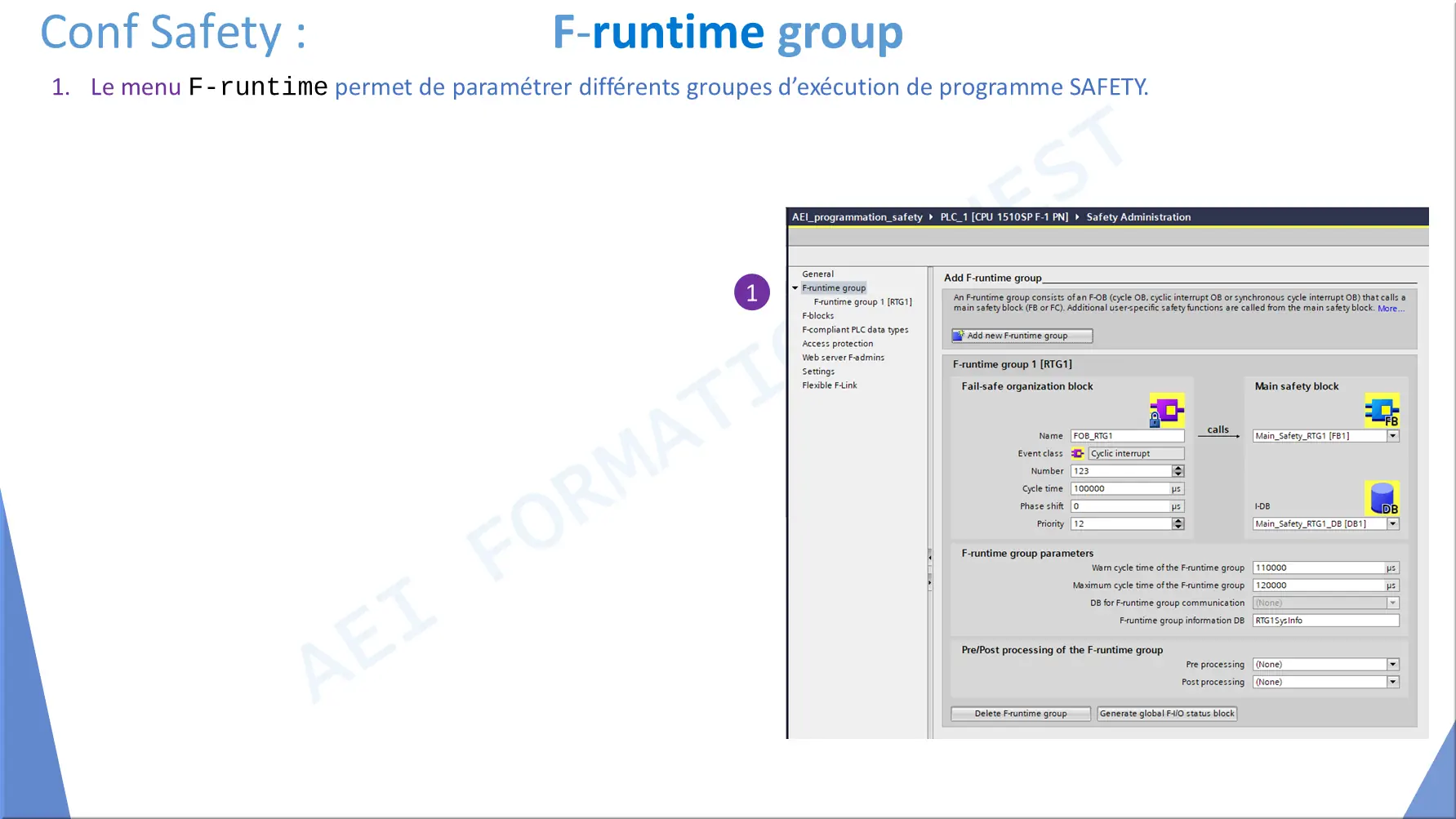

F-runtime group
AEI FORMATION OUEST

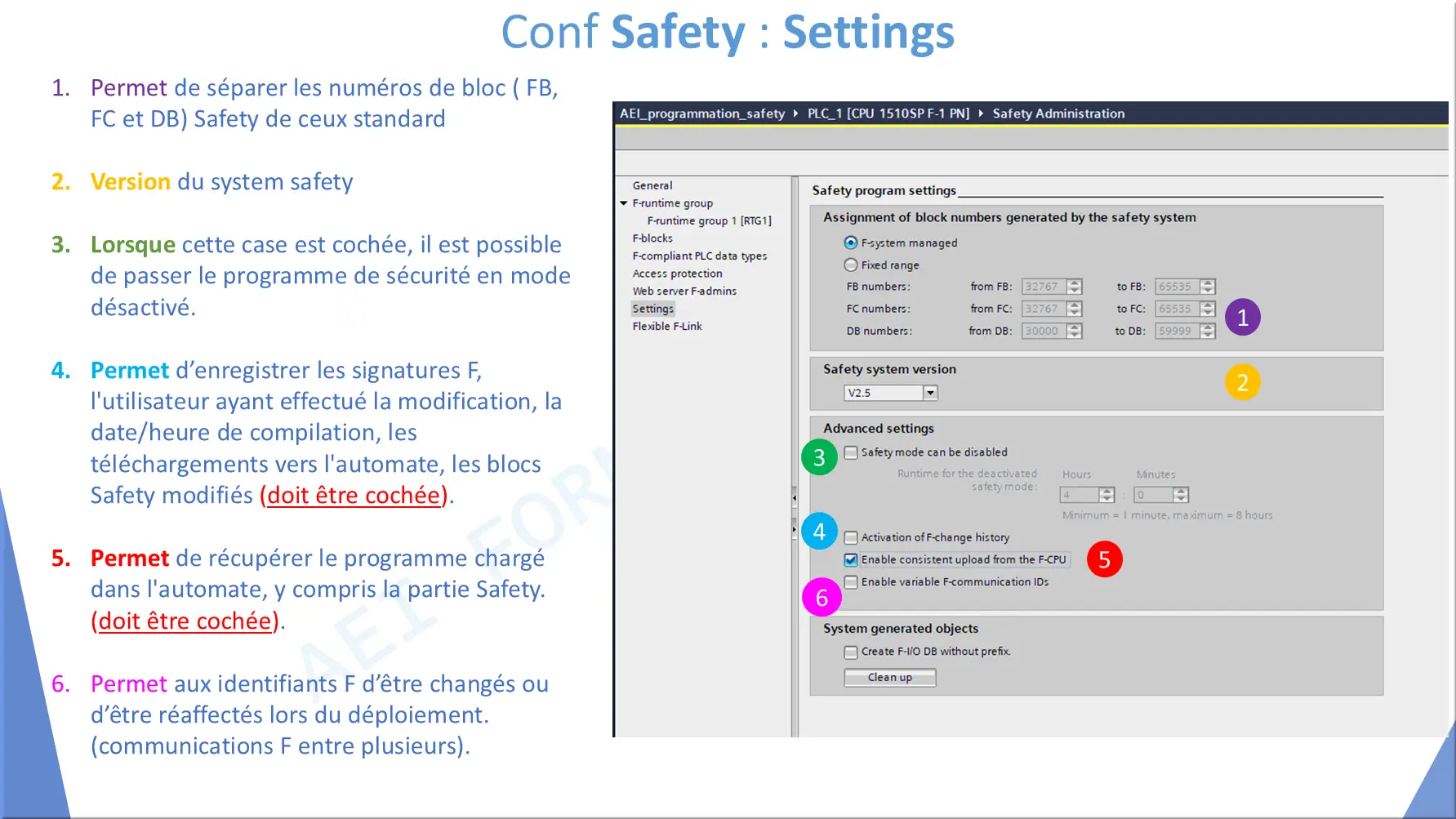

Conf Safety : Settings
